콘크리트 화재시 손상평가 방법과 보수 보강대책

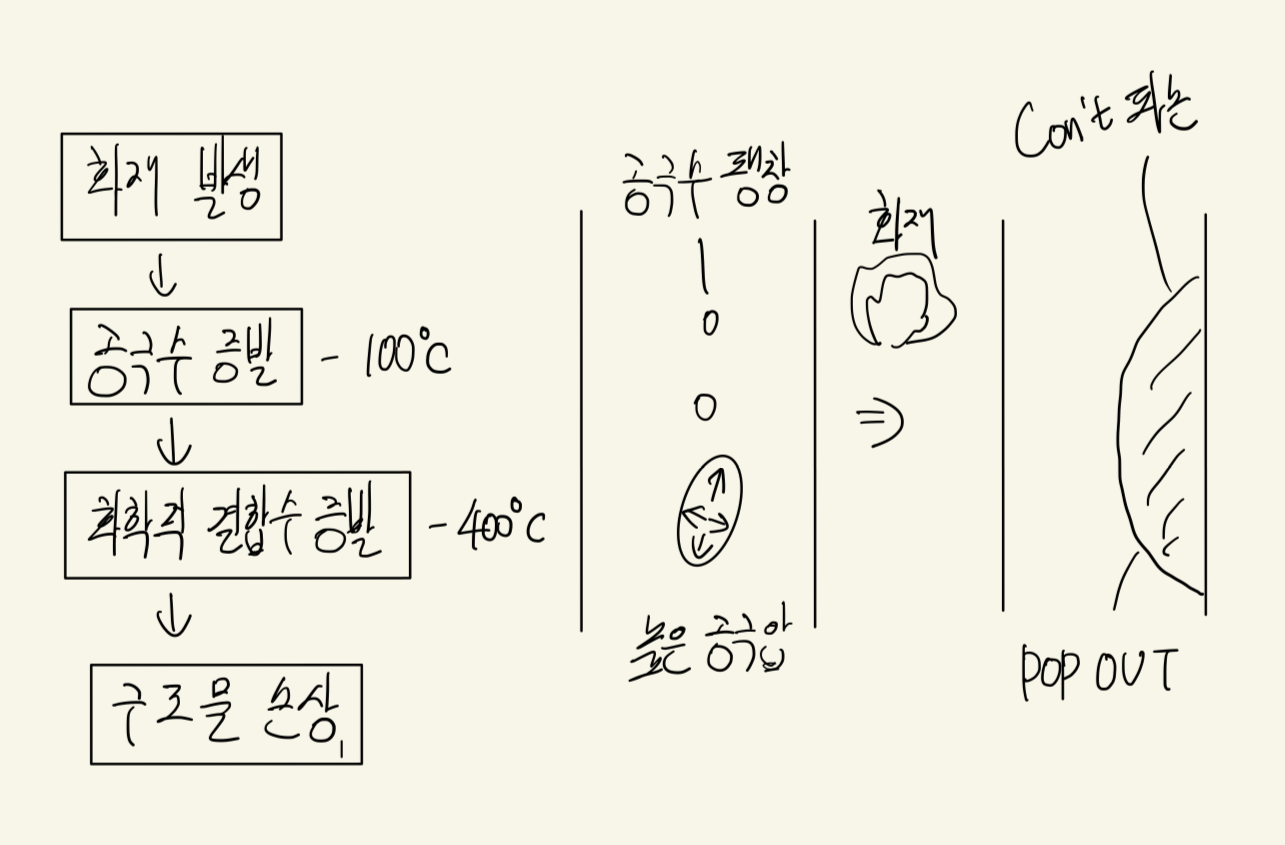

1. 콘크리트 구조물 화재 피해 발생 메커니즘



화재발생 - 온도+가연물+산소



100도 - 공극수 방출 , 100~300도- 물리적 결합수 방출, 400도이상- 화학적 결합수 방출



폭열 현상











2. 구조물 화재 발생시 안전진단 흐름도

사전조사

현장조사

외관조사 및 재료 시험

결과 분석

보수,보강 실시



3. 콘크리트 손상 평가 방법



1) 사전조사 : 부요 부재 성능, 형상 검토

2) 현장조사

 -외관조사: 외관조사망도 작성

 - 콘크리트 구조물 : 균열, 박리, 철근 노출

3) 결과 분석 : 손상 결함 분석, 사용제한 금지판단, 보수보강 및 유지관리 방안 제시



4. 콘크리트 구조물 화재 피해 보수 보강 대책



1) 손상부위 재타설 : 열화부위 제거 후 재타설 , 기둥부위 적용

2) 몰탈 뿜어 붙임: 철근 손상 없는 경우. 피복두께 회복

3) 구조물 전면 재시공

4) 강판 압착: 손상부 강도회복, 에폭시 수지 주입



5. 화재대비 콘크리트 구조물 피해 방지대책



1) 콘크리트 표층의 온도 상승 억제 : 부재표면 내화층 구성(내화 모르타르,내화보드,내화도료)

2) 콘크리트 내부 수증기압 저감: 콘크리트 내부 함성섬유 시공

3) 콘크리트 표면 비산방지 조치: 강판, 메탈라스 부착









6. 화재로 인한 긴급 정말 안전진단 실시후 관리주체 조치 사항



1) 결과 양호 : 유지관리 지속

2) 중대한 결함 : 구조성능, 사용성 저하시

    (1) 긴급 안전 조치 시행 : 주민대피, 사용제한 , 위험표지판 설치

    (2) 보수보강 실시 : 계획 1년 이내 , 완료 1년 이내

    (3) FMS 기록, 관리
