가설 계단

1.정의

건설현장에서 높이가 다른 두 지점 간을 통행 하기 위해 설치 하는 이동통로의 종류



2. 이동통로 선정 기준

1. 경사로는 30도 이내 15도 초과 미끄러지지 않은 구조
2. 계단은 경사각 30도에서 60도 까지 설치
3. 사다리는 경사각 60도에서 90도 까지 구간에 설치, 이동식 사다리는 기울기 75도 이내

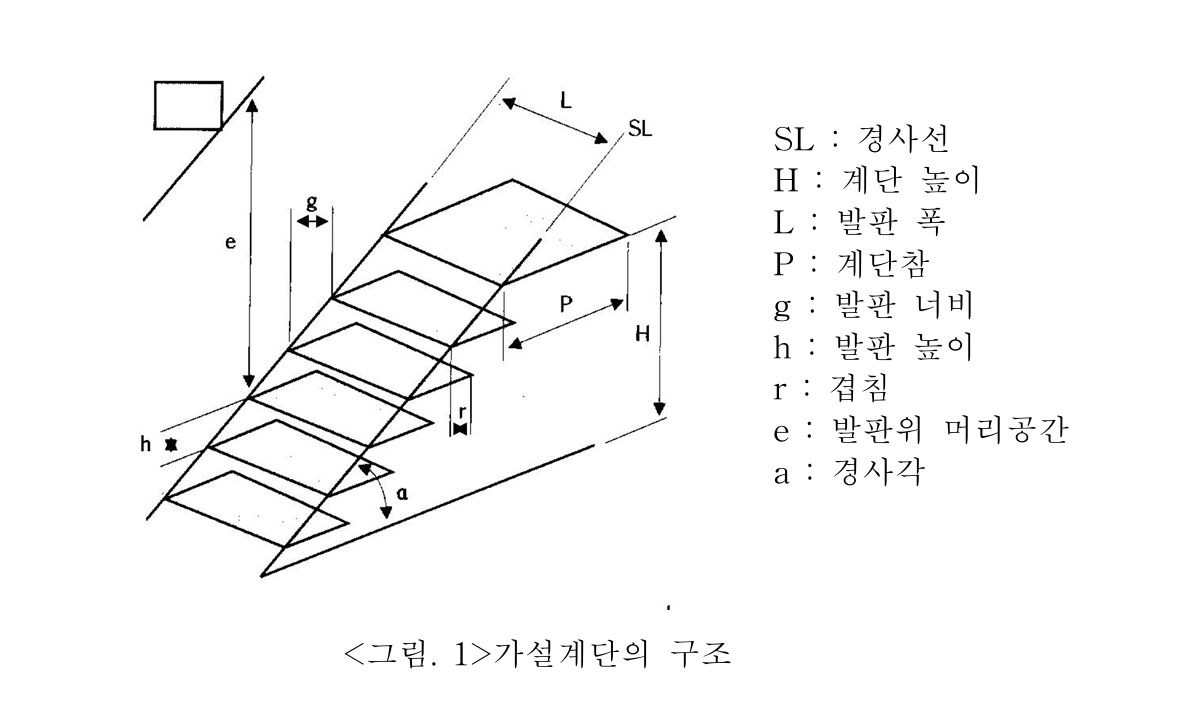

3. 가설계단의 설치 기준

(1) 일반 요건

1. "KS F 8012 작업발판" 규정에 적합
2. 계단의 재료는 충반한 강도를 유지
3. 발판구멍에 따른 공구등 낙하할 위험이 없는 구조
4. 이동시 추락,전도, 미끄러짐 등으로 인한 재해를 예방 할 수 있는 구조
5. 발판 끝, 계단참 표면은 미끄럼 방지 조치
6. 계단 위 와 주변에는 통행에 유해한 돌출된 못이나 철선 등이 없어야 함
7. 계단에 자재 적재 금지

(2) 가설계단의 설계요건

1. 허용응력 설계법 활용, 재사용이 많은 부재는 장기허용응력을 적용
2. 비계 관한 하중은 500kg/m2 이상, 안전율 4이상

(3) 가설계단의 안전요건

1. 발판의 폭은 35cm 이상
2. 발판의 너비는 18cm 이상, 각각의 너비 크기 동일
3. 발판의 높이 24cm 이하, 모두 일정
4. 3m 초과하는 계단에는 3m 이내 너비 1.2m 이상의 계단참 설치
5. 높이 2m 이내 머리 공간 장애물 없어야 함
6. 최상부 발판 높이 일정

(4) 안전보건기준규칙

1. 강도: m2 당 500kgf, 안전율4이상, 낙하위험없는구조
2. 계단폭: 1m 이상, 적재금지
3. 계단참: 3m이내 길이1.2m 이상 진행 방향
4. 높이: 2m 이상 장애물 제거
5. 난간: 1m 이상 개방 측면 설치



4. 안전난간

일반요건	안전난간
추락 위험이 있는곳, 높이 1m이상 개방된 측면	구성요소: 상부/중간 난간대, 난간 기둥, 발끝막이판
계단과 구조물 사이 20cm 이내 난간 미설치 가능	난간 높이 0.9m ~ 1.2m 이하 , 중간난간대는 상부와 발판 중앙 설치(공간의 폭은 60cm 이하)
계단과 인접 구조물 사이 3m 이상 일때 발끝막이 판 설치	발끝막이판은 계단 바닥면으로 부터 10cm 이상 높이 유지, 틈새 없도록
	측면 개방  20cm 보강재, 난간기둥 2m 이내, 임의 방향 100kg 하중



5. 가설계단 설치 작업 중 안전 준수 사항

1. 작업의 관리감독자는 위험요인 ·안전수칙 감독
2. 근로자 개인보호구 착용, 안전수칙 준수
3. 근로자 경험 ·숙련여부 고려 작업 배치
4. 작업구역 내에는 관계 근로자 외의 자의 출입을 금지
5. 출입금지 장소에는 울타리 ·로프·표지 등을 설치 , 필요시 감시자 배치
6. 사용하는 기기 ·공구 등은 정상적 작동을 위한 점검, 불량 공구 사용 금지
7. 가설계단의 설치를 완료시 설치상태 점검 후 사용



6. 가설계단의 유지관리

설치 작업 중 점검	사용 및 유지관리 점검
재료가 규격에 적합한지 아닌지를 확인	발판과 지지대의 접속이나 연결부의 이상 유무를 확인
재료에 녹, 번형, 또는 손상 등의 결함 확인	발판의 부식 또는 손상유무 확인
발판이 설치 기준에 따라 적합하게 되었는지를 확인	발판위에 떨어져 있는 자재나 공구 등의 유무 확인
추락, 낙하 등 재해 방지 조치 설치 여부	계단 주변의 통로 확보 및 정리 정돈 상태
